Jak bada się właściwości barierowe folii BOPP: OTR, WVTR i znaczenie liczb

1. Wprowadzenie

Wydajność barierowa jest często traktowana jako prosta wartość liczbowa w karcie katalogowej folii, ale wyniki OTR i WVTR mogą być mylące, jeśli warunki badania, struktura folii i wymagania dotyczące końcowego zastosowania nie są brane pod uwagę. Dla nabywców folii barierowych BOPP, metalizowanych folii BOPP, metalizowanych próżniowo folii BOPP lub folii VMOPP, istotne pytanie nie brzmi po prostu, czy folia ma „niską” przepuszczalność tlenu lub pary wodnej. Pytanie brzmi, czy zmierzona wydajność barierowa jest odpowiednia dla struktury opakowania, wrażliwości produktu, warunków przechowywania i procesu przetwarzania.

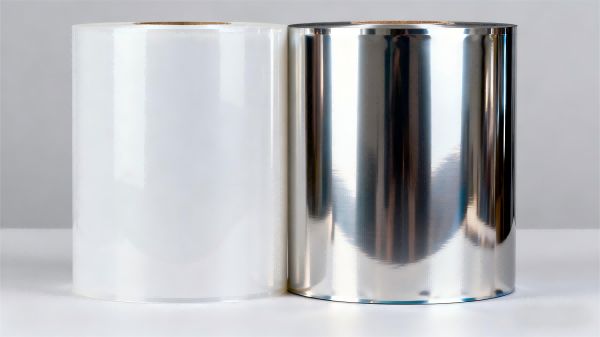

Ma to znaczenie, ponieważ przezroczysta folia BOPP, metalizowana folia BOPP i wysokobarierowa folia BOPP mogą mieć bardzo różne właściwości transportowe. Metalizacja, powlekanie, warstwy uszczelniające, defekty i laminowanie mogą zmieniać ostateczną barierę opakowania.

2. Rdzeń techniczny: Jak działają OTR i WVTR

BOPP to dwuosiowo zorientowana folia polipropylenowa. Jej struktura molekularna i orientacja zapewniają użyteczną wytrzymałość mechaniczną i stabilność wymiarową, jednak konwencjonalna folia polipropylenowa nie stanowi absolutnej bariery dla gazów i pary wodnej. Cząsteczki mogą rozpuszczać się w powierzchni polimeru i dyfundować przez folię, zapewniając mierzalną transmisję.

OTR, czyli szybkość przenikania tlenu, określa ilość tlenu przenikającego przez określony obszar folii w określonym czasie, w określonych warunkach testowych. Wynik jest zazwyczaj wyrażany w jednostkach, takich jak cm³/m²/dzień. Niższy OTR oznacza, że ​​mniej tlenu przenika przez próbkę w określonych warunkach.

WVTR, czyli współczynnik przepuszczalności pary wodnej, mierzy przepływ pary wodnej przez próbkę. Jest on zazwyczaj podawany w g/m²/dzień. Niższy współczynnik WVTR wskazuje na większą odporność na przepuszczalność pary wodnej w określonych warunkach testowych.

Podana wartość nie jest stałą uniwersalną. Na przenikanie wpływa temperatura, wilgotność, różnica ciśnień, grubość warstwy, krystaliczność, orientacja oraz obecność powłok lub metalizacji. Dlatego nie należy bezpośrednio porównywać dwóch arkuszy danych, chyba że ich warunki testowe są porównywalne.

W przypadku metalizowanych folii BOPP, cienka warstwa aluminium tworzy bardziej krętą i mniej przepuszczalną ścieżkę dla tlenu i wilgoci. Folia BOPP metalizowana próżniowo, często nazywana folią VMOPP, zajmuje zatem ważne miejsce w opakowaniach elastycznych. Jakość metalizacji ma jednak znaczenie. Nakłucia, zarysowania, słaba przyczepność, pęknięcia zginane i uszkodzenia konwertorowe mogą zmniejszyć skuteczność bariery.

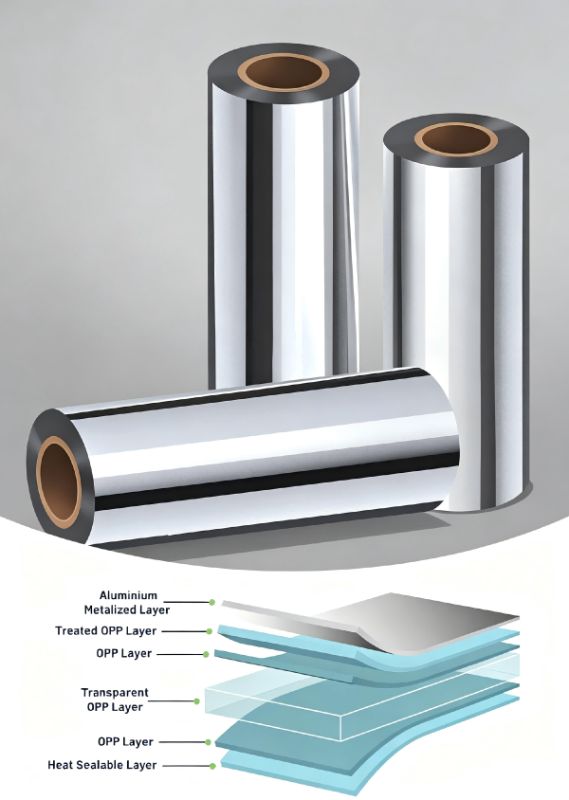

Folia BOPP o wysokiej barierowości może również wykorzystywać dodatkowe powłoki, warstwy uszczelniające lub struktury wielowarstwowe. Folia VMOPP o ultrawysokiej barierowości zgrzewalnej łączy w sobie wzmocnioną barierę z powierzchnią zgrzewalną termicznie, ale ostateczny efekt opakowania nadal zależy od integralności zgrzewu, ciągłości powłoki i warunków przetwarzania.

Podstawową zasadą inżynieryjną jest porównanie danych dotyczących barier w równoważnych warunkach testowych, a następnie sprawdzenie kompletnej struktury pakietu.

3. Zastosowanie i rozwiązania

3.1 Jak odczytywać wyniki testów OTR i WVTR

Karta charakterystyki folii powinna być traktowana jako wynik testu, a nie jako uniwersalna gwarancja wydajności. Przed porównaniem różnych gatunków folii BOPP należy zapisać metodę testową lub instrument bazowy, temperaturę, wilgotność względną, grubość próbki oraz to, czy wynik dotyczy wyłącznie folii, czy też struktury powlekanej/metalizowanej.

• Porównuj wartości OTR tylko wtedy, gdy temperatura i wilgotność podczas testu są porównywalne.

• Porównaj WVTR w warunkach równoważnej wilgotności, ponieważ przepuszczalność pary wodnej jest silnie zależna od wilgotności.

• Sprawdź, czy podana wartość dotyczy pojedynczej warstwy folii czy całego laminatu.

• Sprawdź nominalną grubość i konstrukcję folii, ponieważ wydajność bariery może się zmieniać w zależności od grubości.

• Jeśli bariera jest krytyczną specyfikacją, poproś o powtarzalność lub reprezentatywne dane produkcyjne.

Niski wskaźnik OTR nie oznacza automatycznie niskiego wskaźnika WVTR. Tlen i para wodna oddziałują w różny sposób na struktury polimerowe i metalizowane, dlatego inżynierowie zajmujący się pakowaniem powinni określić rzeczywisty mechanizm uszkodzenia opakowanego produktu przed wyborem folii.

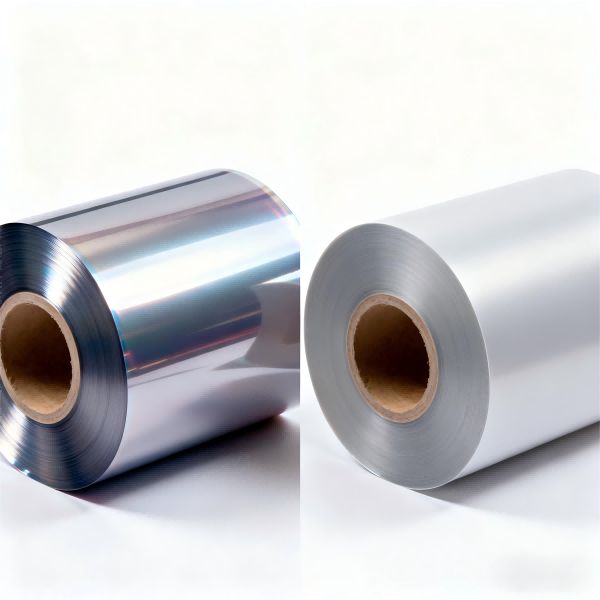

3.2 Dlaczego metalizowane folie BOPP zapewniają wyższą barierę

Metalizowany BOPPJest szeroko stosowana, gdy konstrukcja opakowania wymaga lepszej ochrony przed tlenem, wilgocią i światłem, przy jednoczesnym zachowaniu zalet przetwórczych cienkiej folii zorientowanej. Metalizacja polega na nałożeniu bardzo cienkiej warstwy aluminium na powierzchnię folii, tworząc znacznie mniej przepuszczalną ścieżkę niż sam polimer.

W przypadku metalizowanych folii BOPP do pakowania przekąsek, warstwa barierowa może pomóc chronić produkty wrażliwe na tlen lub wilgoć. Praktyczny efekt zależy od pokrycia metalizacją oraz sposobu postępowania z folią podczas cięcia, laminowania i pakowania w torebki.

• Sprawdź jednorodność metalizacji i wygląd optyczny.

• Kontroluj napięcie i sposób obchodzenia się z taśmą, aby zminimalizować zarysowania i uszkodzenia powstałe w wyniku zginania.

• Ocena przyczepności metalu przed i po laminowaniu.

• Należy wziąć pod uwagę wpływ drukowania, laminowania klejem i formowania torebki na utrzymanie bariery.

• W przypadku opakowań o wysokiej barierowości należy przetestować gotowy laminat, zamiast zakładać, że pojedyncza warstwa VMOPP zachowa swoją oryginalną wartość laboratoryjną.

Dlatego folię metalizowaną Bopp High Barrier najlepiej oceniać jako element konstrukcji. Gatunek folii, warstwa metalu, klej, uszczelniacz i proces przetwarzania łącznie decydują o wydajności opakowania.

3.3 Wybór folii opakowaniowych BOPP o wysokiej barierowości według przeznaczenia końcowego

Dystrybutor folii BOPP lub producent torebek BOPP powinien zacząć od oceny wrażliwości produktu, a nie od stosowania ogólnej etykiety „o wysokiej barierze”.

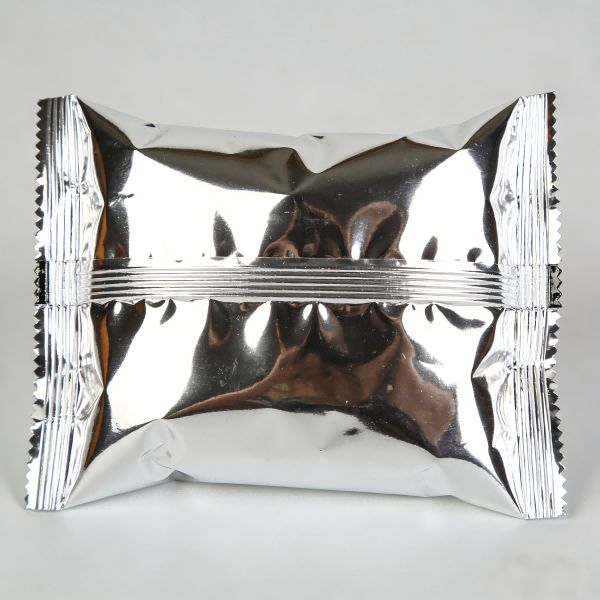

W przypadku suchych przekąsek, słodyczy i podobnych produktów, kontrola wilgotności i tlenu może wpływać na trwałość, teksturę i zachowanie smaku. Metalizowana folia OPP do pakowania może być stosowana, gdy wymagana jest wyższa barierowość i ochrona przed światłem.

W przypadku produktów wymagających zgrzewania termicznego,Ultra-wysoka bariera uszczelniająca VMOPPStruktura może być istotna, ponieważ łączy warstwę barierową z powierzchnią zgrzewalną. Uszczelniacz musi nadal zapewniać wymaganą temperaturę inicjacji zgrzewania, wytrzymałość zgrzewu i odporność na zgrzewanie na gorąco dla konkretnej maszyny pakującej.

Do bardziej wymagających zastosowań,Folie opakowaniowe BOPP o wysokiej barierowościspecyfikacja powinna określać docelowe wartości barierowe, skuteczność uszczelnienia, strukturę laminatu i warunki przechowywania, a nie opierać się wyłącznie na terminologii.

• Określ wrażliwość produktu na tlen i wilgoć.

• Określ oczekiwany okres przydatności do użycia i środowisko dystrybucji.

• Określ, czy wymagana jest również ochrona przed światłem.

• W zależności od docelowej bariery wybierz przezroczystą folię BOPP, metalizowaną folię BOPP lub strukturę powlekaną/wielowarstwową.

• Sprawdź barierę po wydrukowaniu, laminowaniu i przetworzeniu na torebki.

3.4 Testowanie bariery po konwersji

Częstym błędem w procesie zamówień jest zatwierdzanie folii za pomocą OTR lub WVTR dla rolek przychodzących i brak weryfikacji gotowego laminatu. Konwersja może prowadzić do zarysowań, zagięć, porów, pęknięć zgięciowych, słabej jakości laminacji lub wad zgrzewu, które wpływają na jakość opakowania.

Dlatego też przetwórca folii BOPP powinien ustalić procedurę kwalifikacyjną obejmującą kontrolę przychodzącej folii, kontrolę metalizacji lub powlekania (jeśli ma to zastosowanie), laminowanie, utwardzanie, formowanie torebek i końcowe badanie barierowe.

• Przetestuj otrzymaną folię zgodnie z ustaloną specyfikacją.

• Sprawdź, czy powierzchnia metalizowana lub powlekana nie ma wad.

• Wyprodukuj reprezentatywny laminat, wykorzystując komercyjne ustawienia produkcyjne.

• Przed przeprowadzeniem porównawczego badania barierowego należy przygotować gotową konstrukcję, jeśli wymaga tego wybrana metoda.

• Porównaj ukończoną konstrukcję z folią przychodzącą i zbadaj znaczące oznaki pogorszenia.

• Połącz testowanie barierowe ze sprawdzaniem wytrzymałości zamknięcia i integralności opakowania.

Takie podejście pomaga odróżnić problem związany z materiałem filmowym od problemu związanego z konwersją. Zapewnia również menedżerom kategorii i kierownikom ds. zakupów bardziej użyteczny rejestr kwalifikacji dostawców.

3.5 Porównanie testów barierowych i logika zamówień

3.6 Praktyczny proces wyboru folii barierowej

W przypadku kwalifikacji komercyjnych sekwencja ćwiczeń praktycznych jest następująca:

• Zdefiniuj produkt pakowany, docelowy okres trwałości i oczekiwane środowisko dystrybucji.

• Należy ustalić osobne wymagania OTR i WVTR zamiast stosować jedną ogólną specyfikację bariery.

• Określ warunki testu odniesienia i wymagane jednostki sprawozdawcze.

• Zdecyduj, czy odpowiednia będzie przezroczysta folia BOPP, metalizowana folia BOPP, metalizowana próżniowo folia BOPP czy konstrukcja wielowarstwowa o wyższej barierowości.

• Zamiast opierać się wyłącznie na materiałach marketingowych, poproś o próbki reprezentatywne dla danej produkcji.

• Przetestuj materiał przed i po kluczowych etapach konwersji.

• Ocena skuteczności uszczelnienia, przyczepności laminatu i integralności opakowania wraz z OTR i WVTR.

• Utrzymuj zatwierdzone specyfikacje powiązane z określoną konstrukcją, grubością i metodą testowania.

Dystrybutorzy i zespoły ds. zaopatrzenia powinny porównywać dostawców, korzystając ze wspólnego szablonu technicznego. Folia o niższym deklarowanym współczynniku OTR niekoniecznie jest lepszym wyborem komercyjnym, jeśli jej warunki testowe są mniej wymagające, stabilność konwersji jest gorsza lub cena i wydajność sprawiają, że finalny produkt jest mniej wydajny.

4. Często zadawane pytania

Jaka jest różnica między OTR i WVTR?

OTR mierzy transmisję tlenu przez folię w określonych warunkach, natomiast WVTR mierzy transmisję pary wodnej. Obejmują one różne mechanizmy przenikania i powinny być określane oddzielnie dla zastosowań opakowaniowych.

Czy niższy OTR zawsze oznacza lepszą folię barierową BOPP?

Nie. Niższy wskaźnik OTR oznacza niższą transmisję tlenu w podanych warunkach testowych, ale opakowanie może również wymagać bariery wilgoci, ochrony przed światłem, szczelności i wytrzymałości mechanicznej. Warunki testowe muszą być również porównywalne.

Dlaczego metalizowany BOPP może utracić właściwości barierowe po przetworzeniu?

Metalizacja może ulec uszkodzeniu w wyniku zarysowań, pęknięć zginających, mikrootworów, wad laminowania lub uszkodzeń mechanicznych. Gotowy laminat należy przetestować, gdy właściwości barierowe mają kluczowe znaczenie.

Czy powinienem bezpośrednio porównywać wartości OTR i WVTR dostawcy?

Tylko wtedy, gdy warunki badania, konstrukcja próbki i podstawa raportowania są porównywalne. Poproś dostawców o podanie metody badania, temperatury, wilgotności, grubości oraz tego, czy wynik dotyczy pojedynczej folii, czy laminatu.

5. Wnioski i przewodnik po działaniach B2B

Wybór bariery powinien być podyktowany mierzalnymi wymaganiami opakowania, a nie wyłącznie etykietami, takimi jak „wysoka bariera”. OTR i WVTR zapewniają dwa istotne, ale różne spojrzenia na przepuszczalność gazów i wilgoci. W przypadku metalizowanych folii BOPP, folii BOPP metalizowanej próżniowo i folii VMOPP, jakość metalizacji i integralność procesu przetwarzania są równie ważne, jak początkowy wynik laboratoryjny.

Dla dystrybutorów, przetwórców i producentów folii BOPP, kolejnym praktycznym krokiem jest ustalenie wspólnej specyfikacji testowej i porównanie reprezentatywnych próbek w równoważnych warunkach. W przypadku rozważania zastosowania folii BOPP o wysokiej barierowości do wymagających zastosowań, należy poprosić o dane techniczne, próbki produkcyjne i próbny laminat gotowy przed uzyskaniem zatwierdzenia komercyjnego.
