Jak czytać kartę techniczną folii BOPP: tolerancja grubości, współczynnik tarcia, zmętnienie, połysk, wytrzymałość na rozciąganie i skurcz

Wstęp

Karta danych technicznych to jeden z pierwszych dokumentów sprawdzanych przez kierowników ds. zakupów, inżynierów kontroli jakości, producentów opakowań elastycznych i dystrybutorów folii BOPP przed zatwierdzeniem nowego dostawcy. Jednak w wielu projektach zakupowych kupujący porównują jedynie kilka podstawowych parametrów, takich jak grubość, połysk czy wytrzymałość na rozciąganie, nie rozumiejąc, jak te właściwości wpływają na wydajność druku, właściwości metalizacji, jakość laminowania i spójność gotowego opakowania.

W przypadku polipropylenu orientowanego dwuosiowo (folii BOPP) karta katalogowa to coś więcej niż tylko karta specyfikacji. Stanowi ona podsumowanie właściwości fizycznych, optycznych, mechanicznych i przetwórczych materiału w określonych warunkach testowych. Prawidłowa lektura karty katalogowej pomaga przetwórcom ocenić, czy folia nadaje się do elastycznych opakowań do żywności, powlekania, metalizacji, druku fleksograficznego, druku wklęsłego lub zgrzewania.

W tym artykule wyjaśniono specyfikacje techniczne folii BOPP z perspektywy inżynieryjnej i zakupowej, ze szczególnym uwzględnieniem grubości folii BOPP, tolerancji grubości, współczynnika tarcia (COF), zamglenia, połysku, wytrzymałości na rozciąganie, wydłużenia, kurczliwości oraz praktycznego znaczenia tych wartości w procesie przetwarzania.

Podstawy techniczne: Zrozumienie zawartości karty charakterystyki folii BOPP

Przed interpretacją poszczególnych wartości istotne jest zrozumienie, w jaki sposób produkowana jest folia BOPP.

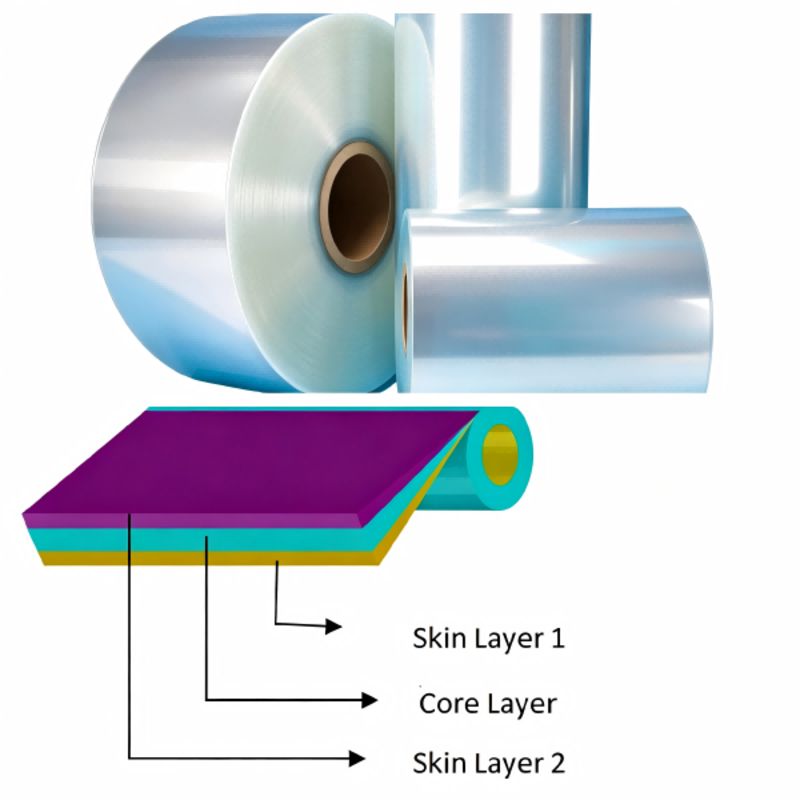

BOPP to skrót od dwuosiowo orientowanego polipropylenu, folii polipropylenowej wytwarzanej poprzez sekwencyjne lub jednoczesne rozciąganie w kierunku maszynowym (MD) i poprzecznym (TD). Ten proces orientacji znacznie poprawia sztywność, wytrzymałość na rozciąganie, przejrzystość i stabilność wymiarową w porównaniu z nierozciągniętą folią polipropylenową.

Ponieważ folia BOPP jest wykorzystywana w szerokim zakresie zastosowań, od opakowań na przekąski i folii do owijania po etykiety samoprzylepne i laminaty metalizowane, producenci dostarczają karty danych technicznych, w których opisano mierzalne właściwości folii w standardowych warunkach laboratoryjnych.

Typowa karta katalogowa BOPP obejmuje zazwyczaj następujące kategorie:

• Właściwości fizyczne

• Właściwości mechaniczne

• Właściwości optyczne

• Właściwości powierzchni

• Właściwości termiczne

• Charakterystyka przetwarzania

Wartości te pozwalają przetwórcom przewidzieć, jak folia będzie się zachowywać podczas drukowania, powlekania, nakładania kleju, cięcia, laminowania lub produkcji toreb.

Grubość i tolerancja grubości

Pierwszym parametrem, który zwykle jest brany pod uwagę, jest grubość folii BOPP.

Grubość nominalna odnosi się do docelowej grubości folii określonej przez producenta, np. 15 μm, 18 μm, 20 μm, 25 μm, 30 μm lub innej dostępnej w handlu grubości.

Częstym pytaniem zadawanym przy zakupie jest: Jaka jest ogólna grubość zwykłych folii BOPP?

Odpowiedź zależy od zastosowania, a nie od jednego uniwersalnego standardu. Zgodnie z powszechną praktyką branżową, zwykłe folie BOPP są dostępne w stosunkowo szerokim zakresie grubości, podczas gdy przetwórcy wybierają różne grubości w zależności od sztywności opakowania, wymagań wydajnościowych, wydajności druku i ostatecznego projektu opakowania.

W przypadku opakowań elastycznych, standardowa grubość folii BOPP do elastycznych opakowań żywności jest często określana przez całą strukturę laminatu, a nie przez samą warstwę BOPP. Folia BOPP może pełnić funkcję zadrukowanej warstwy zewnętrznej, metalizowanej warstwy barierowej lub być częścią wielowarstwowego laminatu z folią CPP, PE, PET lub aluminiową.

Ważniejsza od grubości nominalnej jest tolerancja grubości.

Tolerancja grubości opisuje dopuszczalne odchylenie od docelowej grubości. Mniejsza tolerancja zazwyczaj poprawia spójność podczas drukowania, powlekania, nakładania kleju, nawijania i laminowania, ponieważ folia zachowuje się bardziej równomiernie na całej długości rolki.

W przypadku konwerterów niespójny wskaźnik może powodować różnice w:

• Odcisk druku

• Waga powłoki

• Dystrybucja kleju

• Konsystencja łączenia laminowanego

• Jakość nawijania rolek

• Wygląd gotowego opakowania

Tolerancja grubości odzwierciedla zatem spójność procesu, a nie tylko ilość materiału.

Współczynnik tarcia (COF)

COF to skrót od współczynnika tarcia, który mierzy opór powstający, gdy dwie powierzchnie folii ślizgają się względem siebie.

Ta właściwość jest niezwykle ważna podczas konwersji o dużej prędkości.

Jeśli współczynnik COF jest zbyt wysoki, folia może słabo się przesuwać, rozwijać się niestabilnie, mieć zbyt duży opór lub nieefektywne przechodzenie przez maszyny drukarskie.

Jeśli współczynnik COF jest zbyt niski, sterowanie rolkami może być trudne, ponieważ powierzchnia staje się nadmiernie śliska, co zwiększa ryzyko składania się lub niestabilnego układania w stosy, w zależności od operacji konwersji.

Zespoły dokonujące zakupów nigdy nie powinny oceniać COF jako liczby odosobnionej.

Zamiast tego inżynierowie powinni potwierdzić:

• Czy folia jest jednostronnie czy dwustronnie obrobiona

• Czy dodatki poślizgowe są dodawane

• Które powierzchnie folii są mierzone

• Niezależnie od tego, czy zamierzony proces drukowania lub powlekania wymaga kontrolowanego tarcia

• Czy gotowy laminat zmienia efektywne zachowanie powierzchni

Różne zastosowania wymagają różnych charakterystyk tarcia. Nie ma uniwersalnej, prawidłowej wartości współczynnika tarcia dla każdej folii BOPP.

Mgła i połysk

Właściwości optyczne decydują o tym, jak konsumenci postrzegają wizualnie gotowe opakowanie.

Zamglenie opisuje stopień rozproszenia światła, gdy przechodzi ono przez przezroczystą folię. Niższe zmętnienie zazwyczaj oznacza większą przejrzystość wizualną, podczas gdy wyższe zmętnienie tworzy bardziej rozproszony efekt.

W przypadku opakowań przezroczystych priorytetem często jest niska mgła, ponieważ widoczność produktu staje się ważnym celem projektu.

Jednak zamglenie nie powinno być automatycznie interpretowane jako lepsza lub gorsza jakość. Folie matowe celowo zapewniają większe rozproszenie światła, aby uzyskać łagodniejszy efekt wizualny.

Połysk jest miarą zdolności odbijania światła przez powierzchnię folii.

Folie BOPP o wysokim połysku zapewniają lepsze odbicie powierzchni i jaśniejszą grafikę, dzięki czemu nadają się do wielu zastosowań w opakowaniach konsumenckich klasy premium.

Struktury BOPP o mniejszym połysku lub matowe wybierane są, gdy projektanci oczekują mniejszego odbicia światła i bardziej wyrafinowanego wyglądu.

W przypadku konwerterów druku należy zawsze brać pod uwagę zamglenie i połysk, biorąc pod uwagę system farb, obróbkę powierzchni, technologię powlekania i ostateczny projekt opakowania.

Wytrzymałość na rozciąganie i wydłużenie

Właściwości mechaniczne wyjaśniają, w jaki sposób folia BOPP reaguje na obciążenia rozciągające.

Wytrzymałość na rozciąganie to maksymalne naprężenie, jakie folia może wytrzymać, zanim ulegnie pęknięciu w kontrolowanych warunkach testowych.

Ponieważ orientacja dwuosiowa wzmacnia strukturę cząsteczkową polipropylenu w obu kierunkach, BOPP zazwyczaj wykazuje różne właściwości rozciągania w kierunku MD i TD.

Dlatego też arkusze danych zazwyczaj podają oddzielne wartości dla:

• Kierunek maszynowy (MD)

• Kierunek poprzeczny (TD)

Wartości kierunkowe pomagają inżynierom ocenić obsługę sieci w trakcie konwersji.

Wydłużenie przy zerwaniu opisuje, jak bardzo folia rozciąga się przed zerwaniem.

Folia o odpowiedniej wytrzymałości na rozciąganie i wydłużeniu zapewnia na ogół bardziej przewidywalne parametry przetwarzania podczas operacji kontrolowanych naprężeniem, takich jak drukowanie, laminowanie, cięcie i przewijanie.

Ponownie, decyzje zakupowe należy podejmować pod kątem kompatybilności z konkretnym zastosowaniem, a nie pod kątem wyboru najwyższej dostępnej wytrzymałości na rozciąganie.

Skurcz i stabilność termiczna

Kurczenie się opisuje zmianę wymiarów folii BOPP po wystawieniu jej na działanie wysokich temperatur w określonych warunkach testowych.

Właściwość ta staje się szczególnie istotna w procesach wymagających ciepła.

• Metalizowanie

• Przygotowanie do zgrzewania

• Powłoka termiczna

• Piece suszarnicze

• Procesy laminowania z zastosowaniem podwyższonych temperatur

Chociaż wielu nabywców zwraca uwagę także na temperaturę topnienia BOPP, nie należy mylić tej wartości z praktyczną temperaturą przetwarzania.

Zachowanie polipropylenu podczas topnienia jest cechą materiału, natomiast temperatura robocza podczas przetwarzania zależy od wielu dodatkowych czynników, w tym orientacji, czasu przebywania, naprężenia, struktury folii i projektu procesu.

Dlatego też skurcz termiczny i stabilność wymiarowa są często dla przetwórców wskaźnikami bardziej przydatnymi do oceny przydatności do produkcji niż sama temperatura topnienia.

Zastosowania i rozwiązania: Ocena folii BOPP w różnych procesach przetwarzania

Czytanie arkusza danych staje się o wiele łatwiejsze, gdy każda właściwość jest powiązana z rzeczywistą sytuacją produkcyjną.

Druk elastycznych opakowań spożywczych

Firmy produkujące opakowania elastyczne często rozważają BOPP jako zewnętrzną folię do zadruku, ponieważ zapewnia ona atrakcyjny wygląd, dobrą sztywność i wydajne przetwarzanie.

W tym zastosowaniu spójność grubości ma bezpośredni wpływ na stabilność produkcji.

Firma drukująca miliony opakowań na przekąski nie może polegać wyłącznie na grubości nominalnej. Nawet jeśli dwóch dostawców oferuje folię o grubości 20 μm, różnice w tolerancji grubości mogą wpływać na spójność transferu farby, stabilność pasowania, zachowanie powłoki i jakość gotowej rolki.

Ocena powinna zatem obejmować:

• Nominalna grubość folii BOPP

• Tolerancja grubości w całej sieci

• Obróbka powierzchni odpowiednia do wybranego procesu drukowania

• COF odpowiedni do szybkiego transportu w sieci

• Właściwości optyczne dopasowane do projektu opakowania

W przypadku projektów dotyczących opakowań żywności działy techniczne powinny analizować cały projekt laminatu, a nie tylko oddzielnie warstwę BOPP.

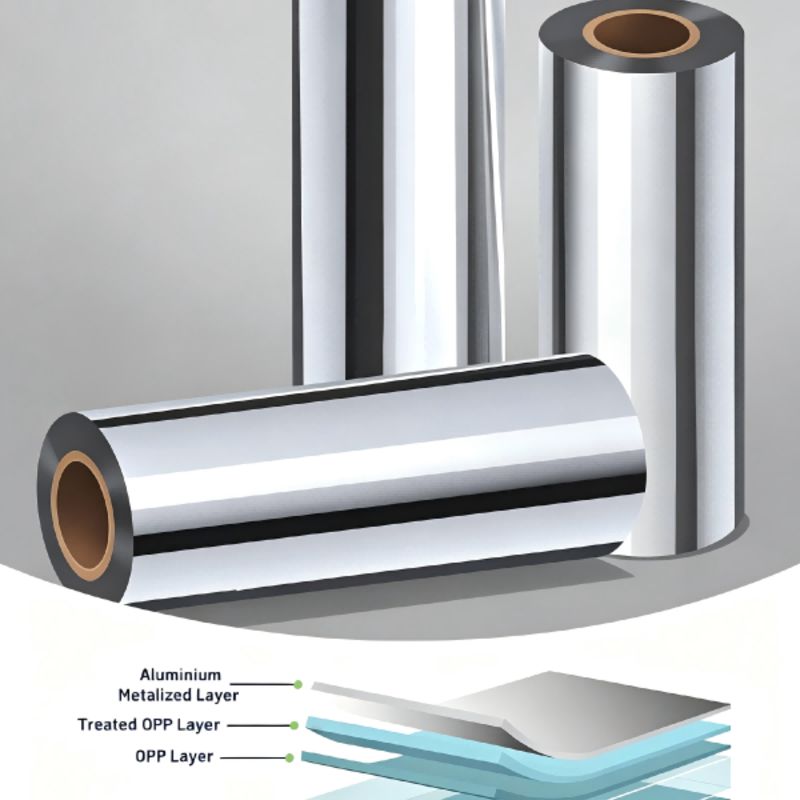

Produkcja folii metalizowanej BOPP

Metalizowana folia BOPP jest powszechnie stosowana w przypadku, gdy wymagany jest lepszy wygląd dekoracyjny i lepsze właściwości barierowe w elastycznych konstrukcjach opakowań.

Przed metalizacją warstwa bazowa musi wykazywać stabilne zachowanie wymiarów podczas osadzania próżniowego.

Kurczenie się jest szczególnie istotne, ponieważ nadmierne zmiany wymiarów mogą mieć wpływ na jednorodność powłoki i spójność procesu przetwarzania.

Oceniając folię BOPP przeznaczoną do metalizacji, inżynierowie powinni zwrócić szczególną uwagę na:

• Zachowanie skurczu termicznego

• Spójność grubości

• Jakość powierzchni

• Płaskość sieci

• Stabilność rozciągania podczas nawijania

Technicznie odpowiednia warstwa bazowa przyczynia się do bardziej równomiernego efektu metalizacji, chociaż końcowy efekt zależy również od możliwości sprzętu i kontroli procesu.

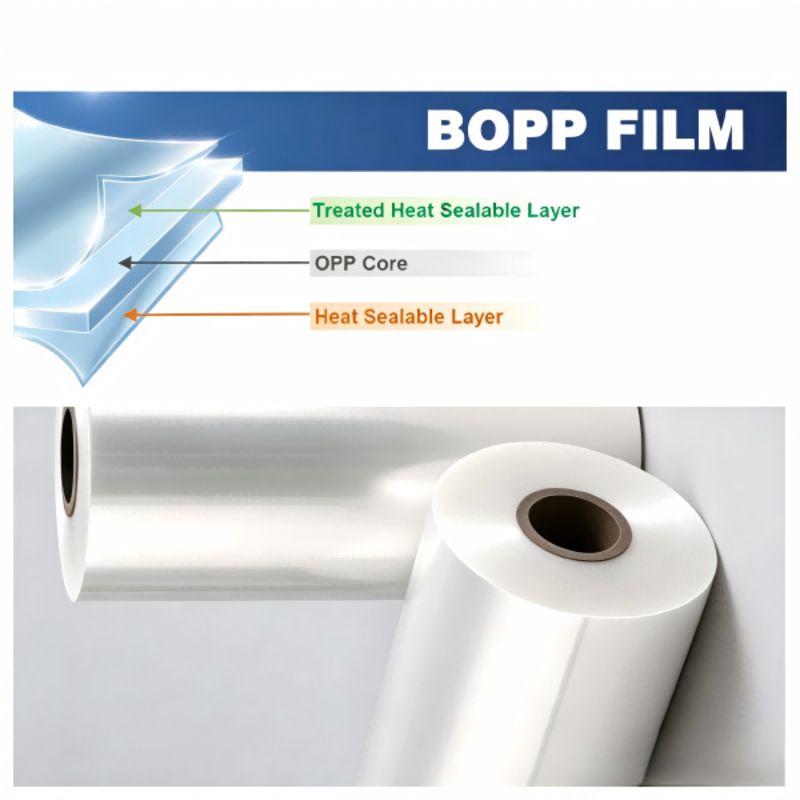

Konstrukcje opakowaniowe zgrzewalne

Kolejnym częstym pytaniem zakupowym są specyfikacje folii BOPP zgrzewalnej na gorąco.

Zgrzewalna folia BOPP różni się od standardowej folii zwykłej tym, że jedna lub więcej powierzchni jest zaprojektowana tak, aby zapewnić szczelność w kontrolowanych warunkach temperatury i ciśnienia.

Kupujący, czytając kartę katalogową, powinni rozróżniać:

• Charakterystyka zwykłego BOPP

• Charakterystyka powierzchni zgrzewalnej na gorąco

• Informacje o inicjacji pieczęci, jeśli są dostępne

• Współczynnik przenikania ciepła powierzchni uszczelniającej

• Przewidziane zastosowanie uszczelnienia

Częstym błędem jest porównywanie folii BOPP zgrzewalnej tylko do zwykłej grubości folii BOPP. W rzeczywistości konstrukcja powierzchni i właściwości uszczelniające są równie ważne.

Konwertery do powlekania i drukowania BOPP

W przypadku konwerterów powłok kluczowe znaczenie ma interakcja między obróbką powierzchni a przyczepnością powłoki.

W karcie katalogowej może być informacja o poddaniu powierzchni obróbce koronowej, jednak zespoły techniczne powinny sprawdzić, która strona jest poddana obróbce i czy poziom obróbki pozostaje odpowiedni po przechowywaniu i transporcie.

Obróbka powierzchni ma wpływ na:

• Przyczepność tuszu

• Zakotwiczenie powłoki

• Łączenie laminowane

• Spójność druku

• Ostateczny wygląd

Informacje dotyczące obróbki należy zatem analizować w kontekście faktycznego składu chemicznego powłoki konwertera, a nie interpretować ich niezależnie.

Kontrola jakości podczas kontroli przychodzącej

Inżynierowie kontroli jakości zazwyczaj porównują arkusze danych dostawców z wynikami kontroli przychodzących.

Praktyczny program kontroli przychodzącej może obejmować sprawdzenie:

Podejście to pozwala na uzyskanie silniejszej korelacji między danymi laboratoryjnymi i rzeczywistą wydajnością produkcji.

Praktyczna lista kontrolna wyboru dla zespołów ds. zakupów

Podczas zatwierdzania nowego dostawcy BOPP, kierownicy ds. zakupów powinni zażądać czegoś więcej niż wyceny i nominalnej specyfikacji.

• Potwierdź planowane zastosowanie: drukowanie, metalizacja, powlekanie, laminowanie lub zgrzewanie.

• Zamiast skupiać się tylko na grubości, dokładnie zapoznaj się z treścią karty charakterystyki folii BOPP.

• Porównaj osobno wartości mechaniczne MD i TD.

• Sprawdź, czy współczynnik COF odpowiada powierzchni folii faktycznie użytej podczas konwersji.

• Oceń zmętnienie i połysk zgodnie z wymaganiami dotyczącymi wyglądu opakowania.

• Jeśli w procesie produkcyjnym występują podwyższone temperatury, należy potwierdzić informacje dotyczące kurczliwości.

• Przed zatwierdzeniem komercyjnym należy poprosić o reprezentatywne próbki do prób produkcyjnych.

• Ustal kryteria kontroli jakości dla towarów przychodzących na podstawie specyfikacji zawartych w arkuszach danych oraz wewnętrznych wymagań produkcyjnych.

Celem jest minimalizacja odchyleń w produkcji, a nie po prostu zakup najtańszej folii.

Dlaczego wiele wartości arkuszy danych należy czytać razem

Doświadczeni przetwórcy rzadko zatwierdzają folię BOPP na podstawie jednej doskonałej właściwości.

Doskonały połysk nie jest gwarancją stabilności wydruku.

Sama ciasna grubość nie gwarantuje dobrych efektów metalizacji.

Wysoka wytrzymałość na rozciąganie nie oznacza automatycznie lepszych właściwości zgrzewania termicznego.

Niski poziom zamglenia może nie mieć znaczenia w przypadku opakowań matowych.

Właściwy współczynnik COF zależy od konfiguracji maszyny, a nie od uniwersalnych preferencji.

Wartość techniczna arkusza danych leży w zrozumieniu relacji pomiędzy tymi parametrami.

Niezawodny dostawca powinien również zapewnić stałą jakość produkcji pomiędzy partiami, tak aby opublikowane specyfikacje techniczne zachowały ważność w trakcie długoterminowych dostaw.

Często zadawane pytania

Jaka jest ogólna grubość zwykłych folii BOPP?

Folie BOPP są produkowane w wielu grubościach do różnych zastosowań. Zgodnie z powszechną praktyką branżową, odpowiednia grubość zależy od tego, czy folia jest używana do druku, laminowania, owijania, etykietowania, metalizacji czy elastycznych opakowań do żywności. Kupujący powinni dobrać grubość do całej konstrukcji opakowania, zamiast zakładać, że jedna standardowa grubość pasuje do każdego zastosowania.

Dlaczego tolerancja grubości jest ważniejsza niż grubość nominalna?

Grubość nominalna definiuje grubość docelową, natomiast tolerancja grubości określa dopuszczalne odchylenia. Podczas drukowania, powlekania, laminowania i cięcia wzdłużnego, stała grubość przyczynia się do bardziej stabilnego prowadzenia wstęgi i lepszej powtarzalności procesu. Dla przetwórców przemysłowych stała grubość produkcji często ma większe znaczenie operacyjne niż sama grubość nominalna.

Co oznacza COF w karcie katalogowej folii BOPP?

COF oznacza współczynnik tarcia. Wskazuje on, jak łatwo powierzchnie folii ślizgają się względem siebie. Ma to wpływ na odwijanie, transport wstęgi, nawijanie i zachowanie maszyny podczas pracy. Prawidłowy współczynnik tarcia zależy od planowanego procesu przetwarzania i mierzonej powierzchni folii.

Czy temperatura topnienia BOPP jest taka sama jak temperatura przetwarzania?

Nie. Temperatura topnienia BOPP to cecha materiału związana z polipropylenem, natomiast praktyczne temperatury przetwarzania zależą od orientacji folii, czasu przetwarzania, stanu maszyny, naprężenia i konkretnego zastosowania. Inżynierowie powinni zwracać szczególną uwagę na skurcz termiczny i przydatność procesu przy ocenie wydajności produkcji.

Przewodnik po wnioskach i działaniach

Kartę techniczną BOPP należy traktować jako punkt odniesienia technicznego, a nie jako prosty dokument zakupowy. Tolerancja grubości, współczynnik tarcia, zmętnienie, połysk, wytrzymałość na rozciąganie, wydłużenie i skurcz – wszystkie te parametry opisują różne aspekty właściwości folii polipropylenowej orientowanej dwuosiowo, a ich prawdziwa wartość ujawnia się dopiero po ich łącznym zinterpretowaniu w ramach zamierzonego procesu przetwarzania.

Dla dystrybutorów folii BOPP, przetwórców opakowań elastycznych, firm drukarskich, przetwórców powłok i operacji metalizacji, ustrukturyzowany przegląd arkuszy danych technicznych może ograniczyć ryzyko związane z kwalifikacją dostawców i poprawić spójność produkcji przed rozpoczęciem zakupów na dużą skalę.

Jeśli Twoja firma ocenia specyfikacje techniczne folii BOPP, obejmujące zwykłą folię BOPP, folię BOPP zgrzewalną na gorąco lub metalizowaną folię BOPP, poproś o pełną dokumentację techniczną, porównaj reprezentatywne próbki w rzeczywistych warunkach produkcyjnych i współpracuj z doświadczonymi inżynierami technicznymi, aby ustalić kryteria doboru specyficzne dla danego zastosowania przed zatwierdzeniem dostawy komercyjnej.
